Menghitung Struktur Rumah


Saya biasanya membangun rumah 2 lantai dengan kolom 20/20,sloof15/25,balok 20/25,pondasi tapak 100/100.Nah semua hitungannya dari mana ya ? apakah struktur itu kuat ?ataukah struktur itu malah boros?mari kita Menghitung Struktur Rumah

1.Menghitung besanya balok

     Sedikit yang pernah saya dengar tentang balok.
keadaan balok yang under, balanced dan over reinforcement sangat penting untuk dikontrol dan diketahui, karena ini hubungannya dengan cara balok dalam mengalami keruntuhan, apakah nanti balok tersebut bersifat ductile failure (runtuh tarik), balance (runtuh seimbang), ataukah brittle failure (runtuh tekan).

Ductile failure adalah mode keruntuhan yang diharapkan karena memberikan tanda berupa lendutan atau melengkung sebelum balok mengalami keruntuhan, hal ini dikarenakan , beton belum hancur tapi baja tulangannya sudah leleh. Keadaan demikian ini menguntungkan bagi kepentingan kelangsungan hidup manusia, karena ada peringatan tentang lendutan membesar sebelum runtuh.

Balance adalah mode keruntuhan yang ideal, karena hancurnya beton bersamaan dengan lelehnya baja tulangan. Karena beton dan baja rusak secara bersamaan, maka kekuatan beton dan baja tulangan dapat dimanfaatkan sepenuhnya, sehingga penggunaan material beton dan baja tersebut jadi lebih hemat.

Brittle failure adalah keadaan yang paling tidak diharapkan dan harus dihindari, karena beton lebih dulu hancur sebelum melelehnya baja tulangan. Hal ini terjadi karena tulangannya terlalu kuat (over reinforced), sehingga saat betonnya akan hancur baja tulangannya masih belum leleh, sehingga ketika diatas balok diberi tambahan beban yang besar, maka terjadi keruntuhan mendadak tanpa peringatan terlebih dahulu

Kita sekarang akan menganalisa balok di area ini ( dari gambar yang sudah saya posting sebelumnya)



















Disini saya akan menganalisa balok dengan bantuan program sap 2000
Sekarang kita buka programnya dan kita buat model strukturnya seperti ini

















Kemudian kita masukkan materialnya yaitu beton dengan mutu K200 atau 15,7 Mpa, Modulus elastisitas(E) = 4700*(15,7^0.5) dan berat jenis beton 2400kg/m3

















Kemudian kita buat detail kolom,dan balok rencana


















Kolom :
K1 = 15/35 6d13 sengkang d6-150
K2 = 15/25 4d12 sengkang d6-175
K3 = 13/20 4d10 sengkang d6-175
Balok
B1 = 15/30
B2 = 15/20
 Sloof
S1 = 15/20

Masukan model kolom,balok dan sloof ke struktur


















Kemudian kita buat beban mati (DL), hidup (LL) , Gempa (E) dan beban beban kombinasi
Comb1 = 1.2 DL + 1,6LL
Combo2 = 1,4 DL
Combo3= 1,2DL + 1LL + 1E
Beban yang akan diterima balok ini adalah :
A.Beban mati
1.Beban dinding termasuk kolom praktis : 250 kg/m2
2. Beban merata plat lantai 1                  : 280 kg/m2
3.Beban finishing keramik                     : 24 kg/m2
4.Beban atap Asbes                              : 15 kg/m2
5.Beban Plafond                                   : 10 kg/m2
Total beban 579 kg/m2
Total beban keseluruhan : 579 kg/m2 x 0.75 = 435 Kg/m2
B.Beban hidup untuk rumah tinggal : 125 kg/m2

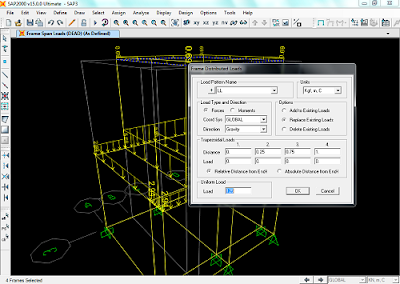

Kemudian kita masukan kedalam balok baloknya.



















Setelah itu kita run analyse ( beban Modal jangan ikut di run karena akan langsung otomatis dihitung kalo dimasukan entar bebannya dobel jadi boros deh).

















Setelah selesai run analyze masuk ke referensi yang merujuk tentang aturan yang di pake disini kita pake aja peraturan ACI318-99 ,ganti poin point agar sesuai dengan SNI 2847 2013 : Phi ( Bending-Tension ) : 0.8 Phi ( Shear) : 0.6 Kemudian select design combo ,pilih yang kombinasi kombinasi bebannya,


















Kemudian mulai Start Design/Check Structure maka hasilnya akan seperti ini. Check di Balok B1 luas 157.928mm dan 82.00 maka tulangan yang dibutuhkan dengan d10 sebanyak 4 tulangan dan untuk sengkang didapat 0.127 maka sengkang yang dipakai d6-200

Untuk Pondasi Batu Kali dan Pondasi Tapak anda bisa membaca Metode Pemasangan Pondasi Batu Kali dan Pekerjaan Pondasi Plat Beton


Semoga bermanfaat
